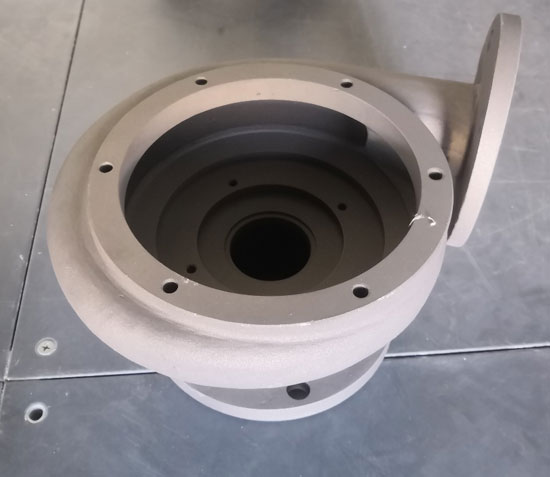

钛阀门基础

1、阀门基本参数为：公称压力PN、公称通径DN

2、阀门基本功能：截断接通介质，调节流量，改变流向

3、阀门连接的主要方式有：法兰、螺纹、焊接、对夹

4、阀门的压力——温度等级表示：不同材质、不同工作温度下，大允许无冲击工作压力不同

5、管法兰标准主要有两个体系：欧州体系和美州体系。

两个体系的管法兰连接尺寸完全不同无法互配；

以压力等级来区分合适：

欧州体系为PN0.25、0.6、1.0、1.6、2.5、4.0、6.3、10.0、16.0、25.0、32.0、40.0MPa;

美州体系为PN1.0(CIass75)、2.0( CIass150)、5.0( CIass300)、11.0(CIass600)、15.0( CIass900)、26.0( CIass1500)、42.0( CIass2500)MPa。

管法兰类型主要有：整体(IF)、板式平焊(PL)、带颈平焊(SO)、带颈对焊(WN)、承插焊(SW)、螺丝(Th)、对焊环松套(PJ/SE)/(LF/SE)、平焊环松套(PJ/RJ)和法兰盖(BL)等。

法兰密封面型式主要有：全平面(FF)、突面(RF)、凹(FM)凸(M)面、榫(T)槽(G)面、环连接面(RJ)等。

常用(通用)钛阀门

1、阀门类型代号的Z、J、L、Q、D、G、X、H、A、Y、S分别表示：闸阀、截止阀、节流阀、球阀、蝶阀、隔膜阀、旋塞阀、止回阀、安全阀、减压阀、疏水阀

2、阀门的连接式代号1、2、4、6、7分别表示：1—内螺纹、2—外螺纹、4—法兰、6—焊接、7—对夹

3、阀门的传动方式代号9、6、3分别表示：9—电动、6—气动、3—涡轮蜗杆

4、阀体材料代号Z、K、Q、T、C、P、R、V分别表示：灰铸铁、可锻铸铁、球墨铸铁、铜及合金、碳钢、铬镍系不锈钢、铬镍钼系不锈钢、铬钼钒钢

5、阀座密封或衬里代号R、T、X、S、N、F、H、Y、J、M、W分别表示：奥氏体不锈钢、铜合金、橡胶、塑料、尼龙塑料、氟塑料、Cr系不锈钢、硬质合金、衬胶、蒙乃尔合金、阀门本体材料

6、铸铁阀体不适合用于的场合有：

1)水蒸气或含水量多的湿气体；

2)易燃易爆流体；

3)环境温度低于－20℃场合；

4)压缩气体
